اس ام دی چیست

اس ام دی چیست؟

اس ام دی (SMD) مخفف «Surface Mount Device» است و به یک نوع تکنولوژی مرتبط با قطعات الکترونیکی اشاره دارد. به عبارتی دیگر، در تولید قطعات الکترونیکی، دو نوع اصلی اتصال وجود دارد که شامل Through-Hole و Surface Mount می‌شود. قطعات اس ام دی مستقیما بر روی سطح برد الکترونیکی نصب می‌شوند؛ بدون اینکه نیاز به ایجاد سوراخ از پشت برد داشته باشند. بنابراین تکنولوژی اس ام دی نسبت به تکنولوژی Through-Hole از فضای کمتری استفاده می‌کند و از نظر ابعاد و وزن برد الکترونیکی مزایای بیشتری دارد.

به‌طور کلی، قطعات SMD از نوع کوچک‌تر و مسطح‌تر هستند و به کمک دستگاه‌های خودکار (مانند دستگاه‌های Pick and Place) روی برد الکترونیکی نصب می‌شوند. این تکنولوژی سبب بهبود اتصالات الکتریکی و مکانیکی می‌شود و به تولید انبوه و امکان اتصالات پیچیده‌تر در دستگاه‌های الکترونیکی کمک می‌کند. در ادامه مطلب با این قطعات بیشتر آشنا می‌شوید.

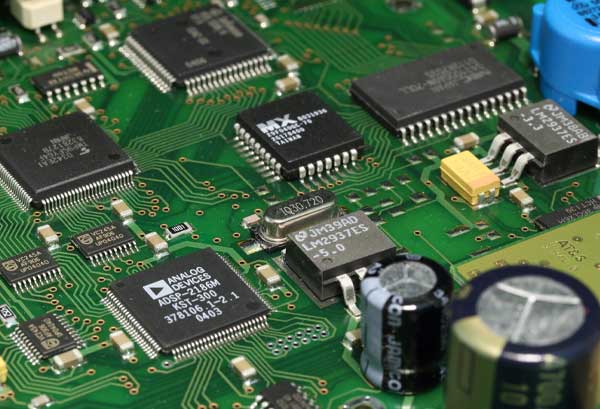

smd چیست

تکنولوژی smt چیست؟ فرق smd با smt

SMD و SMT اغلب به صورت متبادل استفاده می‌شوند و به دو مفهوم مشابه اشاره دارند. با این حال در برخی موارد خاص با یکدیگر متفاوت هستند:

SMD (Surface Mount Device): این عبارت به قطعات الکترونیکی اشاره دارد که بر روی سطح برد چاپی (PCB) نصب می‌شوند. این قطعات شامل مقاومت‌ها، خازن‌ها، ترانزیستورها، دیودها و سایر قطعات الکترونیکی هستند که به دلیل ابعاد کوچک و نصب مستقیم بر روی سطح برد، از فناوری اس‌ام‌دی استفاده می‌کنند.

SMT (Surface Mount Technology): این عبارت به تکنولوژی یا روش فناوری اشاره دارد که برای نصب قطعات SMD بر روی برد چاپی (PCB) استفاده می‌شود. فناوری SMT شامل فرآیندهای نصب، پایین‌آوردن (reflow) و سایر مراحل تولید الکترونیک هستند که باعث نصب قطعات بر روی سطح برد بدون نیاز به سوراخ کردن می‌شود.

Smt چیست

به طور خلاصه در خصوص فرق smd با smt باید بگوییم که SMT به تکنولوژی نصب قطعات بر روی برد چاپی اشاره دارد؛ در حالی که SMD به خود قطعات الکترونیکی اطلاق می‌شود که از این تکنولوژی برای نصب بر روی برد چاپی استفاده می‌کنند.

قطعات اس ام دی چیست؟

قطعات SMD قطعات الکترونیکی هستند که بر روی سطوح بردهای چاپی (PCB) نصب می‌شوند و نیازی به سوراخ کردن ندارند. این قطعات اغلب ابعاد کوچکی دارند و پس از تولید به وسیله دستگاه‌های اتوماتیک بر روی برد نصب می‌شوند.

آشنایی با انواع قطعات اس ام دی

انواع قطعات اس ام دی شامل مقاومت‌ها، خازن‌ها، دیودها، ترانزیستورها، آی‌سی‌ها و غیره هستند. در لیست زیر توضیحات کاملی را برای قطعه شناسی smd ارائه می‌دهیم:

  1. مقاومت‌ها (Resistors): مقاومت SMD در اندازه‌ها و مدل‌های مختلف تولید و برای کنترل جریان در مدارهای الکتریکی استفاده می‌شود.
  2. خازن‌ها (Capacitors): خازن SMD در انواع مختلف و با ظرفیت‌های متفاوت در دسترس است و برای ذخیره و تخلیه انرژی الکتریکی در مدارها کاربرد دارد.
  3. سلف‌ها (inductor): سلف اس ام دی یا القاگر به قطعه‌ای می‌گویند که انرژی را به صورت یک میدان مغاطیسی در خود ذخیره می‌کند. از رایج‌ترین سلف‌های اس ام دی می‌توانیم به سلف 1 میلی هانری SMD و سلف 2 میلی هانری SMD اشاره کنیم.
  4. مقاومت و خازن ترکیبی (Resistor-Capacitor Networks): این قطعات شامل چندین مقاومت یا خازن کوچک در یک بسته هستند و برای افزایش کارایی در فضای محدود مورد استفاده قرار می‌گیرند.
  5. دیودها (Diodes): دیود SMD برای کنترل جریان الکتریکی در یک جهت مخصوص استفاده می‌شود. از مهم‌ترین انواع دیودها می‌توانیم به دیود‌های ال ای دی، دیودهای زنر، سیلیکون و شاتکی اشاره کنیم.
  6. ترانزیستورها (Transistors): ترانزیستورهای اس‌ام‌دی به عنوان اجزای اصلی در مدارهای الکتریکی برای افزایش یا کاهش جریان و ولتاژ به کار می‌روند.
  7. میکروکنترلرها (Microcontrollers): این قطعات میکروپروسسورهای کوچک و مدارهای مجتمع هستند که قادرند کنترل واحدی از دستگاه الکترونیکی را انجام دهند.
  8. آی‌سی‌ها (ICs مخفف: Integrated Circuits): آی‌سی‌ها در اندازه‌ها و عملکردهای مختلف در اس‌ام‌دی موجود هستند و به عنوان مدارهای الکترونیکی یکپارچه که تعداد زیادی از قطعات را در یک بسته دارند، استفاده می‌شوند.
  9. ماژول‌های بی‌سیم (Wireless Modules): ماژول‌های اس‌ام‌دی بی‌سیم شامل ماژول‌های بلوتوث، وای‌فای،RF (فرکانس رادیویی) و سایر ماژول‌های ارتباطی می‌شوند.
  10. ماژول‌های حسگر (Sensor Modules): این ماژول‌ها شامل حسگرهای مختلف مانند حسگرهای نور، حرارت، فشار، شتاب‌سنج، ژیروسکوپ و… هستند.
  11. آی‌سی‌های حافظه (Memory ICs): این گروه شامل آی‌سی‌های حافظه مثل حافظه‌های فلش و حافظه‌های RAM می‌شود.

قطعات اس ام دی


بیشتر بخوانید: خازن چیست به زبان ساده؟ معرفی کامل انواع خازن و کاربردهای آن

بیشتر بخوانید: دیود چیست و چه کاربردی دارد؟ معرفی 10 نوع دیود و طرز عملکرد

بیشتر بخوانید: سلف چیست و چه کاربردی دارد؟ انواع سلف و القاگر به زبان ساده


کاربرد SMD چیست؟ کاربرد قطعات اس ام دی

در پاسخ به کاربرد اس ام دی چیست باید بگوییم که این فناوری در صنعت الکترونیک و تولید دستگاه‌های الکترونیکی گسترده است و در زمینه‌های مختلف از تجهیزات الکترونیکی به کار می‌رود. از مهم‌ترین کاربردهای فناوری اس ام دی می‌توانیم به تولید مدارهای چاپی، دستگاه‌های مختلف، تجهیزات ارتباطی، صنعت خودرو، تابلوسازی و محصولات صوتی و تصویری اشاره کنیم. در ادامه هر کدام از این کاربردها را به طور کامل توضیح می‌دهیم:

تولید مدارهای چاپی (PCB) با smd

تکنولوژی SMD برای نصب قطعات الکترونیکی بر روی برد‌های مدار چاپی (PCB) استفاده می‌شود. نصب این فناوری به کمک دستگاه‌های اتوماتیک صورت می‌گیرد و فرآیند تولید را سریع‌تر و کارآمدتر می‌کند.

برد اس ام دی چیست

تولید دستگاه‌ها و محصولات مختلف

اکثر دستگاه‌های الکترونیکی از تلفن همراه و لپ‌تاپ گرفته تا تجهیزات خانگی مثل تلویزیون‌ها، دوربین‌ها، ماشین‌های دیجیتال و تجهیزات پزشکی از قطعات SMD ساخته می‌شوند.

تولید پروژکتورهای LED SMD و تجهیزات روشنایی

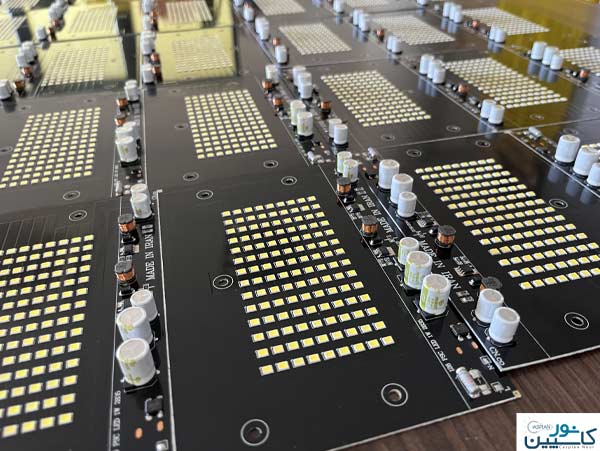

یکی از کاربردهای مهم این فناوری استفاده از آن در تجهیزات روشنایی مانند پروژکتور ال ای دی، لامپ اس ام دی، ریسه smd، اس‌ام‌دی خطی و بلوکی شناخته می‌شود. در این میان خوب است بدانید که شرکت کاسپین نور نیز محصولات خود را به بردهای اس ام دی مجهز کرده است و از جدیدترین تکنولوژی‌ها بهره می‌گیرد. در زیر عکس بردهای smd پروژکتور روشنایی را مشاهده می‌کنید که توسط کاسپین نور تولید شده است:

تکنولوژی اس ام دی

طراحی و ساخت ابزارهای الکترونیکی کوچک

قطعات SMD به خاطر ابعاد کوچک و وزن کمتر، مناسب برای تولید انواع ابزارهای الکترونیکی کوچک مانند ساعت‌های هوشمند، هدفون‌های بلوتوث، گوشی‌های هوشمند و سایر دستگاه‌های قابل حمل هستند.

تجهیزات ارتباطی با smd

افزون بر موارد گفته شده خوب است بدانید که از اس‌ام‌دی در تجهیزات ارتباطی مانند مودم‌ها، روترها، آنتن‌ها و دیگر تجهیزات شبکه نیز استفاده می‌کنند.

تکنولوژی اس‌ام‌دی در صنعت خودرو

در صنعت خودرو، از قطعات اس ام دی برای تولید بخش‌های الکترونیکی خودروها و سیستم‌های کنترلی آن‌ها استفاده می‌شود.

تکنولوژی smt

تولید محصولات صوتی و تصویری

در تولید اسپیکرها، میکروفون‌ها، دستگاه‌های صوتی و تصویری و تجهیزات مرتبط دیگر از SMD به میزان گسترده بهره گرفته می‌شود.

به طور کلی باید بدانید که این تکنولوژی به دلیل امکانات کارآمدی که ارائه می‌دهد، به عنوان یک استاندارد در تولید قطعات الکترونیکی مورد استفاده قرار می‌گیرد. همچنین قابلیت‌های زیادی را برای تولید در مقیاس بزرگ و خاصیت انعطاف‌پذیری در طراحی دستگاه‌های الکترونیکی را فراهم می‌کند.

مزایای تکنولوژی اس ام دی چیست؟

اس ام دی به دلیل مزایای مختلفی که به عنوان یک استاندارد در تولید قطعات و دستگاه‌های الکترونیکی شناخته می‌شود. این مزایا ابعاد کوچک، بازدهی بالا، کاهش هزینه‌ها، امکان تولید انبوه، پایداری مکانیکی، قابلیت انعطاف‌پذیری و… هستند. در زیر مزایای قطعات اس ام دی را به طور کامل معرفی می‌کنیم.

ابعاد کوچک قطعات اس‌ام‌دی

قطعات SMD دارای ابعاد کوچک هستند که این امکان را فراهم می‌کنند تا دستگاه‌های الکترونیکی با ابعاد و وزن کمتر تولید شوند. این خصوصیت برای دستگاه‌های قابل حمل و تجهیزات الکترونیکی کوچک اهمیت بسیار زیادی دارد.

دارای بازدهی بالا و هزینه تولید کمتر

قطعات اس ام دی به دلیل فاصله کوچک بین اجزای مختلف، میزان مساحت الکتریکی بهینه را فراهم می‌کنند. این مزیت باعث افزایش بازدهی و بهبود عملکرد الکتریکی دستگاه‌های الکترونیکی می‌شود. همچنین از آنجایی که فرآیند نصب SMD به شکل اتوماتیک و با سرعت بالا انجام می‌شود و نیازی به سوراخ کردن برد مدار چاپی نیست؛ هزینه تولید کاهش می‌یابد.

تولید انبوه با سرعت بالا

فرآیند نصب قطعات SMD به کمک دستگاه‌های اتوماتیک صورت می‌پذیرد که این امکان را به وجود می‌آورد تا در کوتاه‌ترین زمان ممکن تعداد زیادی از دستگاه‌های الکترونیکی تولید شود. همچنین برای تولید یک دستگاه با قطعات اس‌ام‌دی نیاز به فضای کمتر و تجهیزات کمتری است. در نتیجه این موضوع نه تنها منجر به کاهش هزینه‌ها می‌شود؛ بلکه میزان استفاده از منابع محیط و نیروی انسانی را کاهش می‌دهد.

طراحی برد مدار چاپی

پایداری مکانیکی و مقاومت بالا

اتصالات اس ام دی به صورت سطحی بر روی برد چاپی صورت می‌گیرد و این باعث می‌شود که اتصالات در برابر شوک‌ها و ارتعاشات مقاومت داشته باشند. همچنین، مقاومت بهتری در برابر دماهای مختلف از خود نشان می‌دهند. به عنوان مثال پروژکتورهای کاسپین نور که با بردهای اس‌ام‌دی تولید شده‌اند؛ در برابر بارش برف و باران، نفوذ رطوبت، گرما و حتی گرد و غبار مقاوم هستند و استحکام بالایی دارند. لذا برای اطلاع از قیمت پروژکتور ال ای دی 200 وات می‌توانید از کاسپین نور کمک بگیرید.

قابلیت انعطاف‌پذیری در طراحی

خوب است بدانید که امکان انعطاف در طراحی برد چاپی به دلیل ابعاد کمتر قطعات اس ام دی امکان‌پذیر می‌شود. این مزیت به طراحان این امکان را می‌دهد تا دستگاه‌های الکترونیکی را با طراحی‌های متنوع‌تری ایجاد کنند.

محبوبیت بیشتر با کاهش حرارت و مصرف برق

به طور کلی اس‌ام‌دی به دلیل محبوبیت و استفاده گسترده در زمینه‌های مختلف، بازارپذیری بالایی دارد و در تولیدات الکترونیکی معمولا به عنوان گزینه اصلی شناخته می‌شود. این قطعات سبب کاهش تولید گرما و حرارت در محصولات می‌شوند و مصرف انرژی را کاهش می‌دهند.

نحوه تشخیص ولتاژ اس ام دی

تشخیص ولتاژ اس ام دی می‌تواند با استفاده از ابزارهای مختلف الکترونیکی انجام شود. در زیر چند روش معمول برای اندازه‌گیری و تشخیص ولتاژ در قطعات SMD آورده شده‌اند:

  1. مولتی‌متر (Multimeter): این ابزار یک ابزار پایه در اندازه‌گیری ولتاژ است. شما باید مولتی‌متر را بر روی حالت اندازه‌گیری ولتاژ (DC Voltage) قرار دهید تا بتوانید ولتاژ اطراف یک قطعه SMD را اندازه بگیرید. به این ترتیب، مولتی‌متر برقراری ارتباط میان دو نقطه از اس‌ام‌دی را نشان می‌دهد.
  2. اسیلوسکوپ (Oscilloscope): اسیلوسکوپ یک ابزار پیشرفته‌تر است که نه تنها می‌تواند ولتاژ را اندازه بگیرد، بلکه نمودار موج سیگنال الکتریکی را نیز نمایش می‌دهد. این روش برای تجزیه و تحلیل دقیق‌تر سیگنال‌های الکتریکی در اس‌ام‌دی کاربرد دارد.
  3. برنامه‌نویسی (programming): در برخی از موارد، شما می‌توانید با کمک برنامه‌نویسی مدارهای الکترونیکی، ولتاژ مورد نیاز برای قطعات SMD را تشخیص دهید. این روش معمولا در زمینه‌های برنامه‌نویسی میکروکنترلرها و فلش‌ها به کار می‌رود.

سوالات متداول درباره تکنولوژی اس ام دی

  1. Smd مخفف چیست؟ اس ام دی مخفف Surface Mount Device است و به قطعات الکترونیکی اشاره دارد که بر روی سطح برد چاپی (PCB) نصب می‌شوند.
  2. Smt مخفف چیست؟ اس ام تی مخفف Surface Mount Technology است و به تکنولوژی نصب قطعات الکترونیکی بر روی برد چاپی اشاره دارد.
  3. تفاوت led و smd چیست؟ ال ای دی (Light Emitting Diode) یک نوع قطعه الکترونیکی و دیود است که وظیفه‌ی آن تولید نور می‌باشد. این در حالی است که اس‌ام‌دی به هر نوع قطعه‌ای از جمله LED اشاره دارد که بر روی سطح برد چاپی نصب می‌شود. بنابراین، تفاوت LED و SMD در این است که LED یک نوع قطعه الکترونیکی می‌باشد، در حالی که اس‌ام‌دی به نحوه نصب آن (بر روی سطح برد) اشاره دارد.
  4. ال ای دی اس ام دی چیست؟ LED SMD به دیودهای ال ای دی مربوط می‌شود که از تکنولوژی اس‌ام‌دی برای نصب بر روی سطح برد چاپی استفاده می‌کنند.
  5. لامپ اس ام دی چیست؟ لامپی است که از چندین LED SMD بر روی یک برد چاپی ترکیب شده است و برای ایجاد نور به صورت متنوع و با کاربردهای مختلف استفاده می‌شود.
  6. تفاوت قطعات SMD و قطعات DIP چیست؟ تفاوت این دو به نحوه نصب آن‌ها برمی‌گردد. قطعات SMD بر روی سطح برد چاپی نصب می‌شوند؛ در حالی که نصب قطعات DIP (Dual In-line Package) از طریق سوراخ‌هایی در برد صورت می‌گیرد.
  7. تفاوت SMD با PCB چیست؟ همانطور که گفتیم، اس ام دی به قطعات الکترونیکی قابل نصب بر روی بردها می‌گویند؛ ولی PCB (Printed Circuit Board) به برد چاپی می‌گویند که به عنوان یک بستر برای قطعات الکترونیکی استفاده می‌شود.
  8. برد اس ام دی چیست؟ برد اس‌ام‌دی به برد چاپی اشاره دارد که بر روی آن قطعات اس‌ام‌دی نصب شده‌اند.
  9. خازن اس ام دی چیست؟ خازنی است که از تکنولوژی SMD برای نصب بر روی سطح برد چاپی استفاده می‌کند.

جمع‌بندی

در این مطلب از وبلاگ کاسپین نور سعی داشتیم مفهوم اس‌ام‌دی، قطعه شناسی smd، مزایا، کاربرد، نحوه نصب و حتی تشخیص ولتاژ را شرح دهیم. شما می‌توانید برای سفارش طراحی برد مدار چاپی و تهیه انواع محصولات روشنایی که با تکنولوژی اس‌ام‌دی ساخته شده‌اند، از کاسپین نور استفاده کنید.
