خازن چیست به زبان ساده
در پاسخ به خازن چیست باید بگوییم که خازن (capacitor) یک قطعه الکترونیکی است که برای ذخیره و نگهداری انرژی به صورت الکترواستاتیکی برای تشکیل میدان الکتریکی پایدار استفاده میشود. خازن از دو صفحه هادی که ممکن است به عنوان الکترودها نیز شناخته شوند، تشکیل شده است. این دو صفحه توسط یک ماده عایق (دیالکتریک) از یکدیگر جدا میشوند. میدان الکتریکی میان این دو صفحه هادی باعث جمعآوری بارهای الکتریکی متفاوت در هر صفحه میشود. خوب است بدانید که معمولا جنس صفحات هادی در این قطعات از فلز، انواع دیسک و فویل آلومینیوم است. دیالکتریکها نیز از کاغذ، شیشه، پلاستیک، سرامیک یا حتی هوا هستند.
خازنها در مدارات الکتریکی و دستگاههای الکترونیکی از جمله پروژکتور ال ای دی، تلویزیون، کامپیوتر، تلفن و غیره بسیار استفاده میشوند و انواع مختلفی دارند. در ادامه با کاربرد انواع خازن بیشتر آشنا خواهید شد.
کار خازن چیست و چگونه کار میکند؟
وقتی ولتاژ به خازن اعمال میشود، بارهای الکتریکی در سطح صفحات هادی جمعآوری و میدان الکتریکی ایجاد میشود. این میدان الکتریکی تا زمانی که ولتاژ به خازن وارد شده است، انرژی را ذخیره میکند. وقتی این قطعه تخلیه میشود، این انرژی آزاد و به مدار الکتریکی منتقل خواهد شد.
برای درک بهتر و آشنایی بیشتر با نحوه عملکرد خازن باید بدانید که ولتاژ خازن از باتری یا منبع تغذیه در مدار تامین میشود. سپس اختلاف پتانسیلی که در دو صفحه هادی به وجود میآید، یک میدان الکتریکی را تشکیل میدهد. بار مثبت در یک صفحه و بار منفی در صفحه دیگر خازن ذخیره میشود. بدین ترتیب از گردش جریان مستقیم و ولتاژ متناوب در مدار جلوگیری خواهد شد.
ولتاژ خازن چیست؟
ولتاژ خازن (Voltage across capacitor) به معنای جریانی است که در طول دو الکترود یک خازن وجود دارد. ولتاژ در اینجا معمولا به صورت Vc یا Vcap نمایش داده میشود. این مقدار نشاندهنده تفاوت پتانسیل بین دو الکترود خازن است. زمانی که ولتاژ افزایش یا کاهش یابد، به این معنی است که مقدار شارژ در خازن تغییر کرده است. این ویژگی در مدار برای کنترل و تنظیم ولتاژ اهمیت زیادی دارد. در زیر فرمول خازن را مشاهده میکنید:
دلیل استفاده از خازن در مدار و اهمیت آن
استفاده از این قطعات در مدارها به دلایل مختلفی انجام میشود و این عوامل اهمیت خازن را در صنایع الکترونیکی افزایش میدهد. در کل، خازنها به دلیل ویژگیهای مختلفی که دارند، از جمله توانایی ذخیره انرژی، کنترل زمان، و فیلترسازی، به عنوان اجزای حیاتی در مدارات الکترونیکی و الکتریکی به کار میروند. در ادامه با دلایل استفاده از خازن در مدار آشنا میشوید:
ذخیره انرژی و فیلترسازی
خازنها همانند سلفها به عنوان ذخیرهکننده انرژی عمل میکنند. زمانی که به یک خازن ولتاژ اعمال میشود، انرژی در فیلد الکتریکی ذخیره میشود. این ویژگی در مواردی که نیاز به انتقال انرژی در زمانی خاص وجود دارد، بسیار مفید است. همچنین این قطعات میتوانند در مدارها برای فیلترسازی سیگنالهای الکتریکی استفاده شوند. با تغییر مقدار خازن یا ترتیب اتصال آنها، میتوان تأثیرات مختلفی بر روی فرکانسهای سیگنال گذاشت و بخشهای مشخصی از طیف فرکانسی را انتخاب کرد.
بیشتر بخوانید: سلف چیست و چه کاربردی دارد؟ انواع سلف و القاگر به زبان ساده
خازن، یک عضو مهم در انواع مدار
در بسیاری از مدارها خازنها به عنوان اجزای ضروری در طراحی و عملکرد مدارها محسوب میشوند. برای مثال این قطعات در مدارهای تقویت سیگنال (مانند مدارهای تقویت کننده) برای تعیین حالت انتقال سیگنال و بالانس کردن افت فرکانسی مورد استفاده قرار میگیرند. در مدارهای منطقی (مانند مدارهای تریگر و فلیپ-فلاپ) نیز از آنها برای ذخیره اطلاعات و کنترل تغییرات وضعیت مدار استفاده میشود.
کنترل زمان و تنظیم فرکانس
خازنها میتوانند در مدارها برای کنترل زمان استفاده شوند. به عنوان مثال، این قطعات در مدارهای تاخیر زمانی (Time Delay Circuits) میتوانند زمان تأخیر را تعیین کنند. همچنین در بسیاری از مدارها، از این قطعات به عنوان اجزای کلیدی در تنظیم فرکانس مدار و نرخ انتقال اطلاعات استفاده مینمایند.
بیشتر بخوانید: دیود چیست و چه کاربردی دارد؟ معرفی 10 نوع دیود و طرز عملکرد
کاربرد خازن چیست؟
خازنها در انواع دستگاههای الکتریکی، انواع مدارها و سیستمهای الکترونیکی به کار میروند. در ادامه به معرفی مهمترین کاربردهای خازن میپردازیم.
مدارهای تغذیه (Power Supplies)
خازنها به عنوان ترکیبی از منابع انرژی مانده (smoothing) در مدارات تغذیه استفاده میشوند. آنها کمک میکنند تا ولتاژ خروجی مدار تغذیه به صورت پیوسته و با کمترین نوسانات باشد.
فیلترسازی (Filtering)
در مدارات فیلترسازی، خازنها برای حذف سیگنالهای نویزی یا تنظیم فرکانس استفاده میشوند. این کاربرد بهبود کیفیت سیگنال و جلوگیری از تداخلها را فراهم میکند.
تنظیم فرکانس (Tuning)
خازنها به عنوان اجزای کلیدی در مدارات تنظیم فرکانس و ترتیب فیلترسازی استفاده میشوند. این کاربرد در دستگاههای مخابراتی و تجهیزات مرتبط با انتقال اطلاعات بیسیم مشاهده میشود.
ذخیره انرژی (Energy Storage)
خازنها برای ذخیره انرژی در مدارات الکتریکی و الکترونیکی استفاده میشوند. زمانی که به یک خازن ولتاژ اعمال میشود، انرژی در آن ذخیره میشود و میتواند در زمانهای لازم آزاد شود. بنابراین در سیستمهای تولید انرژی، خازنها به عنوان عناصر ذخیرهسازی انرژی در مواقع نیاز به تعادل جریان برق و افت ولتاژ مورد استفاده قرار میگیرند. توجه داشته باشید که از سلف 1 میلی هانری و سلف 2 میلی هانری نیز برای ذخیره انرژی در مدارها استفاده میکنند.
تاخیر زمانی (Time Delay)
در برخی از مدارات و سیستمها، خازنها برای ایجاد تاخیر زمانی و کنترل زمان استفاده میشوند. این ویژگی در مدارات تاخیر زمانی، تایمرها، و دستگاههای کنترل زمانی مورد استفاده قرار میگیرد.
صنعت روشنایی و تولید نور
در اکثر لامپها و سیستمهای نورپردازی ال ای دی (LED) از انواع خازن جهت بهبود کیفیت و پایداری نور استفاده میکنند. به عنوان مثال میتوانیم به پروژکتورهای روشنایی و چراغ سوله ای اشاره کنیم.
بیشتر بخوانید: چراغ سوله ای چیست؟
صنعت الکترونیک قدرت (Power Electronics)
در حوزه الکترونیک قدرت، خازنها به عنوان عناصری مهم در مدارات تبدیل انرژی، مبدلها، و اینورترها جهت بهبود کیفیت تغذیه برق و کنترل جریان و ولتاژ استفاده میشوند.
صنعت الکترونیک خودرو
در خودروها، خازنها برای مصارف مختلفی از جمله سیستمهای جلوگیری از لرزش و سیستمهای الکترونیکی استفاده میشوند. به عنوان مثال میتوانیم به انواع سیستم روشنایی، سیستمهای صوتی و سیستمهای تحت فشار اشاره کنیم.
حافظهی دما (Temperature Compensation)
خازنها در برخی از حسگرها و دستگاههای مرتبط با اندازهگیری دما به عنوان اجزای حیاتی برای تعدیل تغییرات دما مورد استفاده قرار میگیرند.
صنایع ارتباطات و تلفن همراه
از انواع خازن در تجهیزات مخابراتی مانند روترها، سوئیچها و تجهیزات ارتباطات شبکه، به عنوان اجزای اصلی مدارات الکترونیکی استفاده میشود. در صنعت ارتباطات نیز از این قطعات در تجهیزات مخابراتی و تجهیزات ارتباطی بیسیم مانند انواع تلفن همراه بهره برده خواهد شد.
صنعت فضایی
یکی دیگر از کاربرد خازن استفاده از آن در تجهیزات و دستگاههای مرتبط با فضاپیماها، ماهوارهها و سایر مأموریتهای فضایی جهت به کار گیری در محیط فضایی خاص است.
انواع صنایع الکترونیکی صنعتی و خانگی
در محیطهای صنعتی از انواع خازن در مدارات کنترل و ابزارهای اتوماسیون صنعتی برای کنترل سیگنالها و تنظیم فرکانس بهرهگیری میشود. همچنین از آنها در دستگاههای الکترونیکی مصرفی مانند تلویزیونها، رادیوها، کنسولهای بازی، دستگاههای صوتی، دوربینهای دیجیتال و سایر وسایل مرتبط با این دسته استفاده میکنند.
صنعت پزشکی
خازنها در تجهیزات پزشکی مثل تجهیزات تصویربرداری (مانند اسکنرهای MRI و CT)، دستگاههای نظارت پزشکی و تجهیزات پزشکی هوشمند نیز کاربرد دارند.
انواع خازن و کاربردهای آن
خازنها به انواع مختلفی تقسیم میشوند و هر نوع از آنها ویژگیها و کاربردهای خاص خود را دارد. توجه داشته باشید که هر نوع از این قطعات دارای ویژگیهای منحصربهفردی است که آن را برای مصارف خاصی مناسب میسازد. انتخاب خازن مناسب بر اساس نیازهای مدار و شرایط کاربری بسیار مهم است. در این بخش با مهمترین و رایجترین انواع خازن و کاربردهای آن آشنا میشوید.
خازن smd
خازن اس ام دی (smd Capacitor) یکی از مهمترین قطعات SMD است که از نوع خازنهای سطحی (Surface Mount Capacitor) شناخته میشود. این خازنها از چندین لایه سرامیکی تشکیل شدهاند که در میان این لایهها، مواد عایق الکتریکی قرار دارد. این مواد عایق معمولا اکسیدات فلزات مانند باریم تیتانات (Barium Titanate) هستند.
ویژگیها:
- ساختار چندلایه: خازن smd از چندین لایه سرامیکی که به هم چسبیدهاند تشکیل شده است.
- هر لایه سرامیکی به عنوان یک الکترود عامل میشود.
- ظرفیت بالا: این قطعات به دلیل ساختار چندلایهای و استفاده از مواد سرامیکی با خصوصیات الکتریکی خوب، ظرفیت الکتریکی بالایی دارند.
- اندازه کوچک: برخی از خازنهای smd از اندازه فیزیکی بسیار کوچکی برخوردارند که آنها را برای استفاده در مدارات سطحی و تجهیزات الکترونیکی با فضای محدود مناسب میسازد.
- استفاده در فرکانسهای بالا: این قطعات به خوبی در فرکانسهای بالا عمل میکنند و برای کاربردهای مختلف از جمله در مدارات فیلترسازی و تنظیم فرکانس مورد استفاده قرار میگیرند.
- پایداری حرارتی: خازن smd معمولا پایداری حرارتی خوبی دارد و مقاومت مناسبی را در برابر تغییرات دما ارائه میدهد.
کاربردها:
- در مدارات الکترونیکی مانند: تلفن همراه، رایانههای شخصی، دوربینهای دیجیتال و سایر وسایل الکترونیکی
- در سیستمهای روشنایی مثل: چراغ خیابانی و مهتابی براکت ال ای دی
- در تجهیزات ارتباطات مانند: مدارهای ارتباطات بیسیم و تجهیزات مخابراتی
- در تجهیزات اتومبیل و دستگاههای الکترونیکی خودروها مثل: سیستمهای رایانهای، رادیو و سیستمهای کنترل
- در مدارهای کنترلی و ابزارهای الکترونیکی صنعتی
بیشتر بخوانید: اس ام دی چیست؟ تکنولوژی SMD و قطعات اس ام دی چیست؟

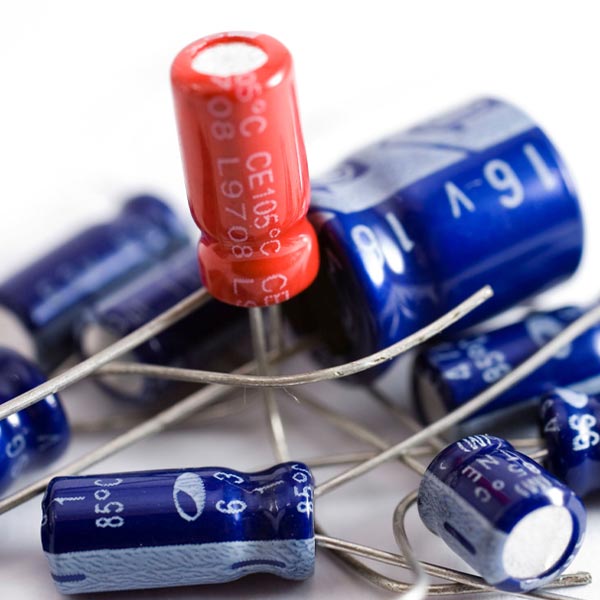

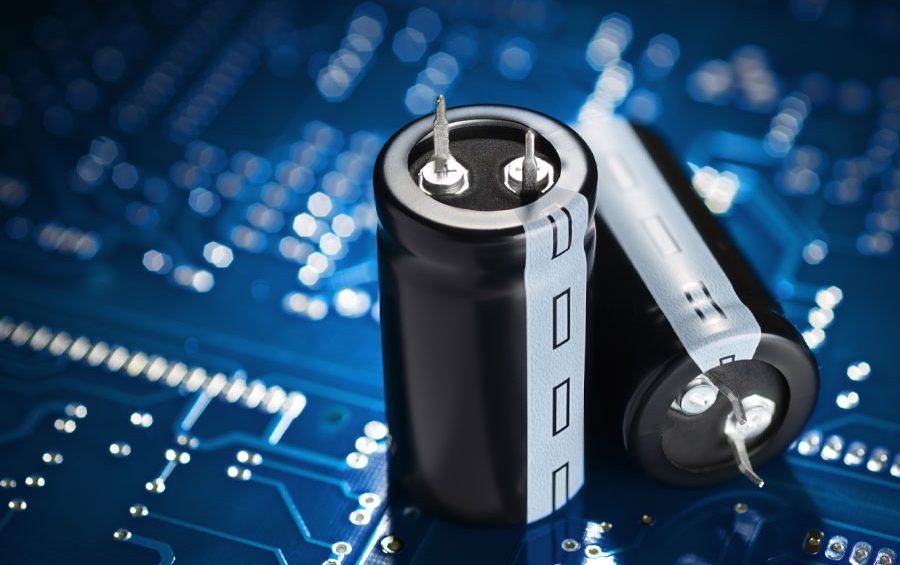

خازن الکترولیتی (Electrolytic Capacitor)
ساختار: این خازنها دارای یک لایه/مایع الکترولیت (معمولا یک محلول شور یا یونی) هستند که بین دو الکترود فلزی (فویل) قرار دارد. این مایع که در میان دو الکترود واقع شده است؛ به عنوان یک محیط الکتریکی عمل میکند و برای جابهجایی یونها بین الکترودها استفاده میشود. خازن الکترولیتی smd در دستگاهها و مدارهای مختلفی کاربرد دارد و از نصب آسان و سریع برخوردار است.
ویژگیها:
- دارای ظرفیت بالا: این قطعات ظرفیت الکتریکی بالایی دارند که به عنوان یکی از ویژگیهای اصلی آنها محسوب میشود.
- برخورداری از حجم کوچک: نسبت به ظرفیت الکتریکی بالا، اندازه فیزیکی کوچکی دارند. این مزیت آنها را برای استفاده در مدارات الکترونیکی با فضای محدود مناسب میسازد.
- پایداری دما: پایداری بالای این خازنها در دماهای مختلف از آنها یکی دیگر از ویژگیهای مهم است.
کاربردها:
- مدارات تغذیه جهت فیلترسازی و کاهش نوسانات ولتاژ خروجی
- دستگاههای الکترونیکی مثل: تلویزیونها، رادیوها، کامپیوترها و سایر وسایل، خازنهای الکترولیتی به عنوان قطعات اصلی مدار
- در بخش الکترونیک قدرت به عنوان بخشی از مدارهای تبدیل انرژی (مثل مبدلها)
- در سیستمهای صوتی به عنوان اجزای مهم در مدارات تقویت صوت و تجهیزات صوتی
خازن سرامیکی (Ceramic Capacitor)
ساختار: این خازنها از مواد سرامیکی به عنوان عایق و الکترودهای فلزی یا نیمههادی تشکیل شدهاند. مواد سرامیکی معمولا اکسیدات فلزات مانند باریم، تیتانیم، یا زیرکونیوم را شامل میشوند.
ویژگیها:
- دارای ظرفیت بالا در حجم کوچک
- پایداری در دماهای بالا و پایین
- قابل استفاده در فرکانسهای بالا
کاربردها: در مدارات تغذیه، فیلترسازی، تنظیم فرکانس و کاربردهای الکترونیکی با فرکانس بالا
خازن تانتالیوم (Tantalum Capacitor)
ساختار: این قطعات از فلز تانتالوم به عنوان الکترود مثبت و یک لایه اکسید تانتالوم به عنوان عایق استفاده میکنند.
کاربردها: در مدارات دیجیتال، مدارات حسگر و دستگاههای الکترونیکی مصرفی
خازن کاغذی (Paper Capacitor)
ساختار: این خازنها از یک لایه عایق کاغذی به عنوان عایق و الکترودهای فلزی استفاده میکنند. الکترودها ممکن است از فلزات مختلف مانند آلومینیوم یا فولاد باشند.
ویژگیها:
- عایق کاغذی به عنوان یک لایه طبیعی و دوستدار محیط زیست عمل میکند.
- قابلیت تنظیم و تعدیل آسان در اندازه و ظرفیت مختلف را دارد.
کاربردها: در سیستمهای صوتی قدیمی، مدارات تقویت صوت، تجهیزات رادیویی و دستگاههای الکترونیکی مختلف
خازن متغیر (Variable Capacitor)
ساختار: این قطعات دارای دو الکترود متحرک به گونهای هستند که فاصله بین آنها قابل تغییر است.
کاربردها: در موجگیرها، تیونرها و تجهیزات رادیویی

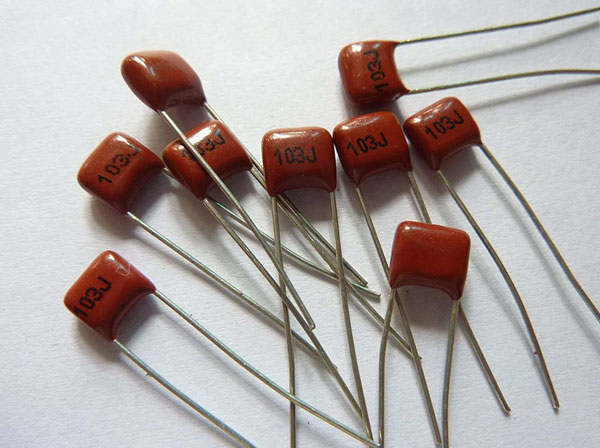

خازن پلی پروپیلن (Polypropylene Capacitor)
ساختار: این قطعات از مواد پلیپروپیلن به عنوان عایق و دو الکترود فلزی تشکیل شدهاند.
کاربردها: در مدارات فیلترسازی، اندازهگیری دقیق و سیستمهای صوتی
خازن پلیاستر (Polyester Capacitor)
ساختار: این خازنها از مواد پلیاستر به عنوان عایق و دو الکترود فلزی تشکیل شدهاند.
کاربردها: در مدارات صوتی، مدارات کمترین انحراف و کاربردهای الکترونیکی عمومی

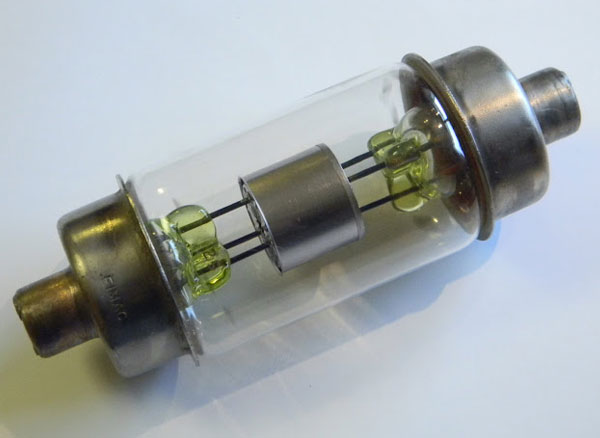

خازن شیشه ای (Glass Capacitor)
ساختار: این قطعات دارای عایق شیشهای هستند و از الکترودهای مختلف فلزی استفاده میکنند.
کاربردها: در برخی از دستگاههای آزمایشگاهی و تجهیزات علمی
خازن نیمههادی (Semiconductor Capacitor)
ساختار: این قطعات از مواد نیمههادی به عنوان عایق و الکترودهای فلزی یا نیمههادی تشکیل شدهاند.
کاربردها: در مدارات الکترونیکی مجتمع (ICs) و سایر تراشههای الکترونیکی
نحوه قرار گرفتن خازن در مدار چگونه است؟
همانطور که در بخشهای قبل آموختید، انواع خازنها در مدار به دلایل مختلفی قرار میگیرند و نحوه قرار گرفتن آنها معمولا به عوامل مختلفی بستگی دارد. این عوامل شامل نوع کاربری مدار، نوع خازن (مثلا: خازن smd، سرامیکی و الکترولیتی) و نیازهای طراحی مدار هستند. در این بخش با رایجترین حالتهای قرار گرفتن خازن در مدار آشنا میشوید:
قرار گرفتن خازن در مدارهای تغذیه
این قطعات برای کاهش نوسانات ولتاژ در مدارهای تغذیه قرار میگیرند. به طور معمول، یک خازن کوچک با ظرفیت بالا به همراه یک خازن بزرگتر با ظرفیت بیشتر نزدیک به منبع تغذیه میگذارند. (این دو قطعه به صورت موازی نصب میشوند.)
قرار گرفتن خازن در مدارهای فیلترسازی
خازنها در مدارهای فیلترسازی برای عبور سیگنالهای با فرکانسهای خاص به کار میروند. به عنوان مثال در یک فیلتر پایینگذر، هدف اصلی این است که سیگنالهای با فرکانسهای پایینتر از یک حد مشخصی را عبور دهد و سیگنالهای با فرکانسهای بالاتر را گذر ندهد. خازنها در این مدار به عنوان اجزاء اصلی در مسیر عبور سیگنال شناخته میشوند. به عبارتی دیگر، برای فرکانسهای پایینتر، مانند یک شورت الکتریکی عمل میکنند و به سیگنال اجازه میدهند به سادگی از خود عبور کند. (شورت الکتریکی به وضعیتی اطلاق میشود که الکترودهای یک خازن به طور مستقیم و بدون مقاومت به هم متصل شوند. به زبان ساده به اتصال مستقیم و بدون مقاومت الکتریکی بین دو الکترود میگویند.)
قرار گرفتن در مدارهای تاخیر زمانی
در مدارهای تاخیر زمانی، خازنها به عنوان عناصر ذخیرهکننده برای زمان مورد استفاده قرار میگیرند. به عنوان مثال میتوانیم به استفاده از آنها را در تولید پالسها و سیگنالهای زماندار اشاره کنیم.
قرار گرفتن در مدارهای حسگر، دیجیتالی و صوتی
در مدارهای صوتی برای تنظیم فرکانسها، فیلترسازی و تاخیر زمانی مورد استفاده قرار میگیرد. در مدارهای حسگر نیز به عنوان اجزاء اصلی در مدارهای تشدید سیگنال و اندازهگیری وابسته به زمان کاربرد دارد. در مدارهای دیجیتالی هم از این قطعات در تجهیزات توقف (Latch) استفاده میشود.
راهنمای خرید خازن و نکات مهم در انتخاب
برای انتخاب خازن مناسب باید فاکتورهایی همچون نوع، ظرفیت، ولتاژ، سایز و دمای کاری آن را بررسی کنید. در زیر هر کدام از این فاکتورها را شرح میدهیم:
- نوع خازن (Type): نوع خازن نیز نقش مهمی در انتخاب آن ایفا میکند. مثلا خازنهای سرامیکی برای فرکانسهای بالا مناسب هستند؛ در حالی که خازنهای الکترولیتی برای ظرفیت بالا توصیه میشوند.

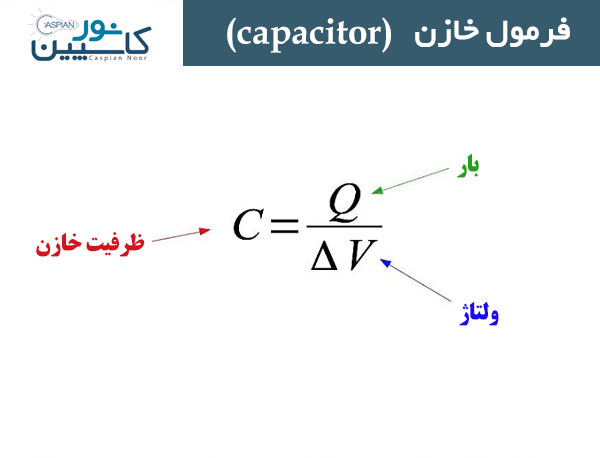

- ظرفیت (Capacitance): ظرفیت یکی از ویژگیهای اصلی خازن است و به مقدار شارژی اشاره دارد که خازن میتواند ذخیره کند. واحد ظرفیت فاراد (Farad) است. انتخاب ظرفیت صحیح بستگی به نیازهای مدار و توان مورد نیاز دارد.
- بیشینه یا ماکزیمم ولتاژ: ولتاژ بیشینه خازن بیانگر حداکثر ولتاژی است که خازن بدون آسیب به سلامت عملکرد خود تحمل میکند. بنابراین باید توجه داشته باشید که ولتاژ بیشینه بیشتر از حداکثر ولتاژ مورد استفاده در مدار باشد.
- اندازه فیزیکی (Size): اندازه و ابعاد نیز یک فاکتور مهم است، به خصوص در مداراتی که فضای محدود دارند. خازنهای SMD برای مدارات مختلف مناسب هستند.
- دمای کاری (Temperature Rating): برخی خازنها دارای محدوده دمای کاری خاصی هستند. اگر مدار در شرایط دمایی خاصی کار میکند، باید خازنی با دمای کاری مناسب انتخاب شود.
- تحمل از نظر فرکانس (Frequency Tolerance): برخی خازنها در فرکانسهای بالا ممکن است عملکرد بهتری داشته باشند. به همین علت برای مصارفی که نیاز به فرکانس بالا است، خازنهای مناسب با تحمل فرکانس بالا باید انتخاب شوند.
در نهایت، انتخاب خازن مناسب باید با دقت به نیازهای مدار و مشخصات فنی مدار انجام شود. همچنین، امکان مشاوره با متخصصان الکترونیک و انجام آزمایشهای عملی برای ارزیابی عملکرد و تطابق با نیازهای مدار کمککننده خواهد بود. شما میتوانید برای دریافت راهنمایی لازم با کارشناسان ما در کاسپین نور تماس بگیرید.
جمعبندی
در این مطلب از وبلاگ کاسپین نور سعی داشتیم همه چیز را درباره انواع خازن و کاربرد آن شرح دهیم. استفاده از این قطعات در صنایع مختلف به وفور دیده میشود و کاربردهای زیادی دارد. از مهمترین کاربرد آنها میتوانیم به ذخیرهسازی انرژی، تنظیم فرکانس و کنترل زمان در انواع مدارهای الکترونیکی، منطقی و… اشاره کنیم.
