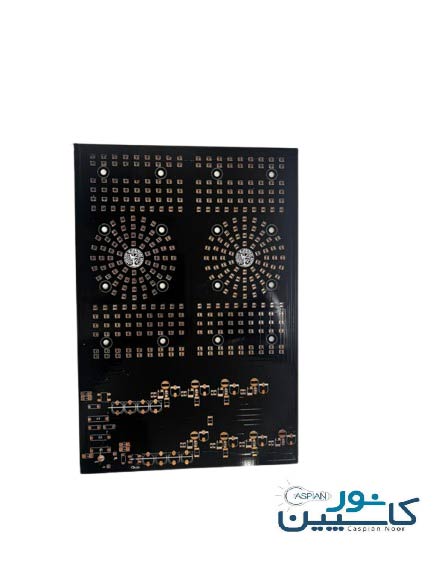

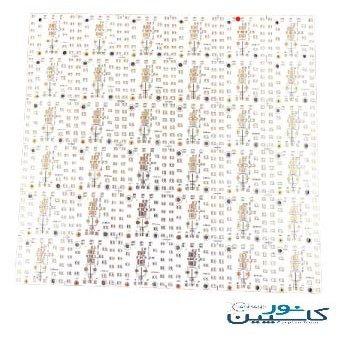

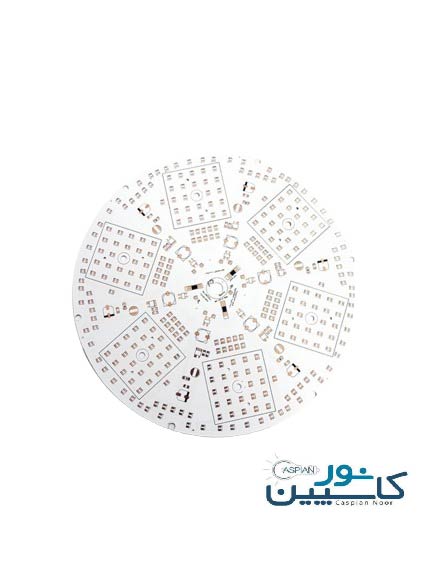

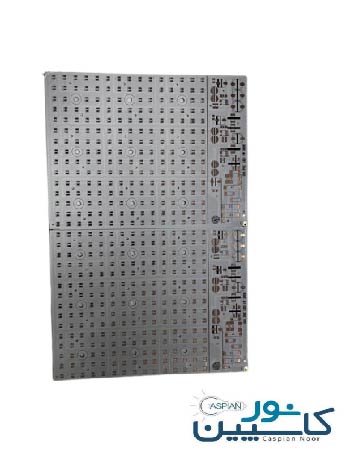

چاپ مدار چاپی آلومینیوم یا Metal Core PCB نوعی برد PCB( برد الکترونیک) است که در انتقال حرارات بسیار مقاوم است که در صنایع روشنایی جایگاه ویژه ای برخوردار است. به دلیل وجود آلومینیوم که نقش اساسی در این مدارها دارد، انتقال گرمای تولید شده از قطعات الکترونیکی، بهسرعت از سطح برد دورکرده و عملکرد مدار در بلندمدت پایدارمی کند. این نوع PCB بیشتر در سیستمهای روشنایی LED، تجهیزات قدرت، منابع تغذیه، درایورها، سیستمهای اتومبیلی و تجهیزات صنعتی به کار میرود.
ساختار چاپ مدار چاپی آلومینیوم
برد آلومینیومی از چند لایه تخصصی تشکیل میشود که هر کدام نقشی مهم در عملکرد مدار دارند:
۱. هسته فلزی (Aluminum Core)
- معمولاً از آلومینیومهای سری 5052 یا 6061 ساخته میشود.
- استحکام عالی، وزن کم و انتقال حرارتی بالا.
۲. لایه عایق حرارتی (Thermal Insulation Layer)
- وظیفه دارد گرما را از لایه مسی به هسته آلومینیوم منتقل کند.
- انتخاب نوع عایق، کیفیت نهایی PCB را تعیین میکند.
۳. لایه مسی (Copper Foil)
- مدار اصلی روی این لایه فرمدهی میشود.
- ضخامت رایج: از 35 تا 105 میکرون
- مناسب برای مدارهای قدرت و LEDهای پرنور
اهمیت استفاده از PCB آلومینیومی
1. مدیریت حرارتی بسیار بهتر از FR4
یکی از بزرگترین چالشها در LED و قطعات توان بالا، تجمع حرارت است.
برد آلومینیوم با انتقال سریع گرما، باعث میشود:
- دمای کاری LED پایین بماند
- راندمان نوری افزایش یابد
- طول عمر چراغ تا چند برابر بیشتر شود
2. مقاومت عالی در برابر شوک و لرزش
بهدلیل داشتن هسته فلزی، این بردها انتخابی مناسب برای صنایع نظامی، صنعتی و خودرویی هستند.
3. امکان طراحی مدارهای پرقدرت
برای درایورهای پاور، اینورترها، شارژرهای صنعتی و تجهیزات مخابراتی، استفاده از MCPCB بهترین انتخاب است.
انواع چاپ مدار چاپی آلومینیوم
۱. تکلایه (Single Layer)
مناسبترین نوع برای چراغهای LED، پروژکتورها و ماژولهای ساده.
۲. دولایه (Double Layer)
برای مدارهایی که نیاز به مسیرهای بیشتر و طراحی پیچیدهتری دارند.
۳. چندلایه (Multilayer MCPCB)
کاربرد در تجهیزات پاور و سیستمهای الکترونیکی پیشرفته.
۴. آلومینیوم با مس ضخیم (Heavy Copper MCPCB)
مناسب کاربردهای جریان بالا و سوئیچینگ صنعتی.
فرآیند ساخت مدار چاپی آلومینیوم
۱. آمادهسازی لایه مسی
تمیزکاری، اعمال فوتورزیست و نوردهی برای مشخص شدن طرح مدار.
۲. حکاکی و تشکیل مسیرهای مسی
با استفاده از مواد شیمیایی مخصوص، تنها بخشهای مورد نیاز مدار باقی میمانند.
۳. قرار دادن لایه عایق حرارتی
این لایه در انتقال حرارت نقش کلیدی دارد و کیفیت آن تعیینکننده پایداری مدار است.
۴. لمینیت روی آلومینیوم
لایههای مختلف تحت فشار و حرارت به هسته آلومینیومی چسبانده میشوند.
۵. مونتاژ، حفاری و برش
سوراخها و برشها با CNC یا لیزر انجام میشود.
۶. اعمال پوشش نهایی
برای افزایش مقاومت اکسیداسیون، از روشهایی مانند ENIG یا HASL استفاده میشود.
کاربردهای پرطرفدار چاپ مدار چاپی آلومینیوم
صنعت روشنایی LED
- چراغ سولهای
- چراغ خیابانی
- پروژکتور صنعتی
- والواشر و پنلهای LED
الکترونیک قدرت
- منابع تغذیه
- اینورتر
- ماژولهای پاور
- شارژرهای صنعتی
خودرو
- چراغ جلو و عقب
- سیستمهای کنترل موتور
- بردهای الکترونیکی مقاوم در برابر ارتعاش
صنایع پزشکی و مخابرات
- لیزرهای پزشکی
- تجهیزات مخابراتی پرتوان
مقایسه FR4 و PCB آلومینیوم
| ویژگی | FR4 | آلومینیوم |
|---|---|---|
| هدایت حرارتی | ضعیف | بسیار بالا |
| طول عمر LED | معمولی | کاملاً افزایش مییابد |
| وزن | سبک | کمی سنگینتر |
| کاربری | عمومی | توان بالا و LED |
| مقاومت مکانیکی | متوسط | بسیار زیاد |
قیمت برد PCB آلومینیوم
قیمت نهایی تحت تأثیر عوامل زیر است:
- ضخامت آلومینیوم
- نوع عایق حرارتی
- ضخامت مس
- مقدار حرارت تولیدی مدار
- ابعاد و تیراژ تولید
سؤالات متداول
آیا امکان لحیمکاری SMD روی PCB آلومینیوم وجود دارد؟
بله، اکثر بردهای آلومینیومی مخصوص قطعات SMD طراحی شدهاند.
چرا در LED حتماً باید از MCPCB استفاده کرد؟
چون FR4 نمیتواند حرارت LED را بهخوبی دفع کند و باعث افت نور و کاهش عمر چراغ میشود.
آیا چاپ مدار چاپی آلومینیوم قابل سفارش در ضخامتهای مختلف است؟
بله، ضخامتهای 1، 1.2 و 1.5 میلیمتر رایجترین گزینهها هستند.
نتیجهگیری
چاپ مدار چاپی آلومینیوم بهعنوان پایه اصلی ساخت چراغها و تجهیزات الکترونیکی، به دلیل مدیریت حرارتی عالی و دوام بالا، بهترین گزینه برای مدارهای توانبالا و سیستمهای LED است. در مقابل، ماژول SMD کاسپین نور یک محصول آماده نوردهی است که روی همان برد ساخته میشود و شامل LED و قطعات الکترونیکی است.
با توجه به این ویژگیها، انتخاب صحیح بین PCB آلومینیوم و ماژول SMD به نیاز پروژه شما بستگی دارد؛ شرکت کاسپین نور با تولید PCB آلومینیوم و ماژول SMD نیاز زیر ساخت های پروژهای روشنایی شما را برطرف کرده است، برای کسب اطلاعات بیشتر درباره PCB مناسب و ماژول SMD می توانید با مهندسان ما در ارتباط باشید.
