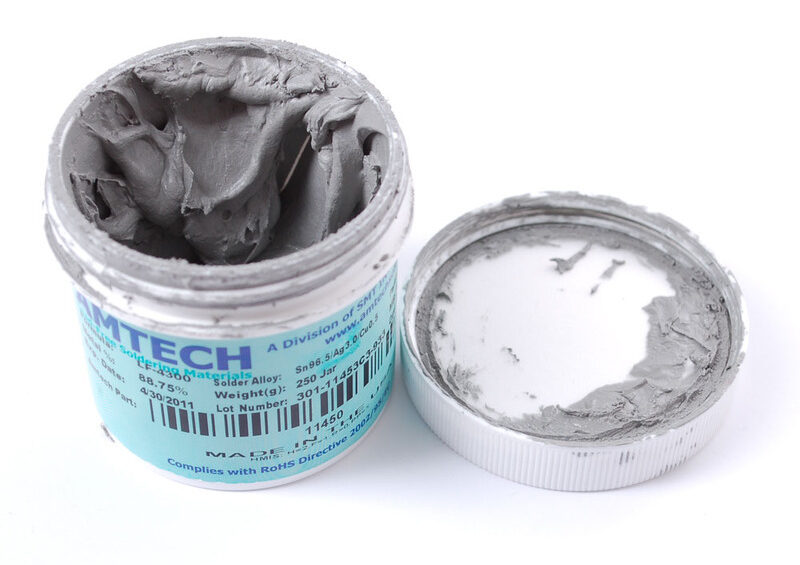

خمیر قلع SMD یا همان Solder Paste از ترکیب پودر قلع و فلوکس (Flux) مخصوص ساخته میشود و در ایجاد اتصالات الکتریکی و مکانیکی بین قطعات SMD وناحیه لحیمکاری PCB نقش مهمی دارد. خمیر قلع یکی از مهمترین و پرکاربردترین مواد مصرفی در صنعت الکترونیک و اسمبل برد الکترونیکیPCB است. خمیر قلع SMD به گونهای طراحی شده است که هنگام قرارگیری روی PCB و عبور از فرآیند ریفلو (Reflow)، ذوب شده و اتصال یکنواخت و باکیفیتی ایجاد کند.
استفاده از خمیر قلع SMD باعث شده فرآیند مونتاژ بردهای الکترونیکی بسیار سریعتر، دقیقتر و سازگار با فرآیند اتوماتیک شود؛ به همین دلیل امروزه تقریباً تمام خطوط تولید صنعتی SMT از این خمیر برای لحیمکاری قطعات الکترونیکی استفاده میکنند. این ماده نه تنها کیفیت اتصالات را بالا میبرد، بلکه احتمال خطاهای انسانی در لحیمکاری دستی را به حداقل میرساند و در نهایت موجب افزایش طول عمر قطعات و قابلیت اطمینان مدار میشود. همین ویژگیها باعث شده خمیر قلع SMD به عنوان استاندارد جهانی در مونتاژ مدرن شناخته شود و جایگزین روشهای سنتی لحیمکاری شود.
ترکیبات اصلی خمیر قلع SMD
- پودر قلع :خمیر قلع SMD شامل پودر میکرونی آلیاژ قلع است که در پروفایل حرارتی ریفلو ذوب شده و یک اتصال فلزی محکم میان پایه قطعات و پدهای مسی ایجاد میکند.
- فلوکس: فلوکس با خاصیت تمیزکنندگی و فعالسازی که فرآیند لحیمکاری را پایدارتر و قابل اعتمادتر میکند.
انواع خمیر قلع SMD
- سربدار (SnPb): رایج، با نقطه ذوب پایین (حدود 183°C) و قیمت مناسب.
- بدون سرب (Lead-Free): مطابق استانداردهای زیستمحیطی RoHS، نقطه ذوب بالاتر (حدود 217°C).
- حاوی نقره یا مس: برای افزایش رسانایی و استحکام اتصالات در بردهای صنعتی.
مراحل استفاده از خمیر قلع SMD
- پرینت خمیر قلع: توسط شابلون (Stencil) و دستگاه پرینتر انجام میشود.
- قرار دادن قطعات SMD: با دستگاه Pick & Place یا به صورت دستی.
- مرحله ریفلو (Reflow): برد وارد کوره ریفلو میشود تا خمیر قلع ذوب شده و اتصال ایجاد شود.
- بازرسی: با میکروسکوپ یا AOI کیفیت لحیم بررسی میشود.
کاربردهای خمیر قلع SMD
- مونتاژ بردهای چندلایه در خطوط تولید SMT
- تعمیر و ریوُرک بردهای معیوب
- پروژههای DIY و ساخت نمونههای اولیه
- تولید انبوه محصولات الکترونیکی با سرعت بالا
مزایا و معایب خمیر قلع SMD
مزایا:
- اتصال یکنواخت و باکیفیت
- سازگار با فرآیندهای اتوماتیک
- افزایش سرعت تولید
معایب:
- نیاز به نگهداری در دمای سرد (۲ تا ۸ درجه)
- تاریخ انقضای محدود
- حساسیت به رطوبت و هوا
نکات مهم هنگام خرید خمیر قلع SMD
- بررسی تاریخ تولید و انقضا
- انتخاب برند معتبر مثل AMTECH، Mechanic، Kester
- توجه به نوع (سربدار یا بدون سرب)
- انتخاب اندازه ذرات (Type 3، Type 4 برای کاربردهای ظریف)
خطاهای رایج در استفاده از خمیر قلع
- زیادی خمیر قلع: باعث ایجاد Bridge بین پایهها میشود.
- کم بودن خمیر قلع: اتصال ضعیف و لحیم سرد ایجاد میکند.
- عدم نگهداری صحیح: باعث خشک شدن و کاهش کیفیت اتصال میشود.
نحوه نگهداری خمیر قلع SMD
- نگهداری در یخچال با دمای ثابت
- استفاده از سرنگ یا قوطی دربسته
- بیرون آوردن از یخچال ۳۰ دقیقه قبل از مصرف برای رسیدن به دمای محیط
پرسشهای متداول (FAQ)
آیا خمیر قلع SMD تاریخ انقضا دارد
بله، معمولاً ۶ تا ۱۲ ماه پس از تولید قابل استفاده است.
چرا خمیر قلع خشک میشود
قرار گرفتن طولانی در معرض هوا و دمای بالا باعث تبخیر حلال و خشک شدن خمیر میشود.
آیا میتوان خمیر قلع را دوباره رقیق کرد
بهتر است این کار انجام نشود، چون کیفیت و خواص فلوکس تغییر میکند.
جمعبندی
انتخاب درست خمیر قلع SMD و رعایت شرایط نگهداری میتواند کیفیت مونتاژ برد و عملکرد آن را تضمین کند. شرکت کاسپین نور وارد کندده خمیر قلع SMD می باشد. جهت دریافت مشاوره و اطلاعات بیشتر میتوانید با تیم پشتیبانی در ارتباط باشید.
